昨日に続いて青カブメンテです。
電源取り出し

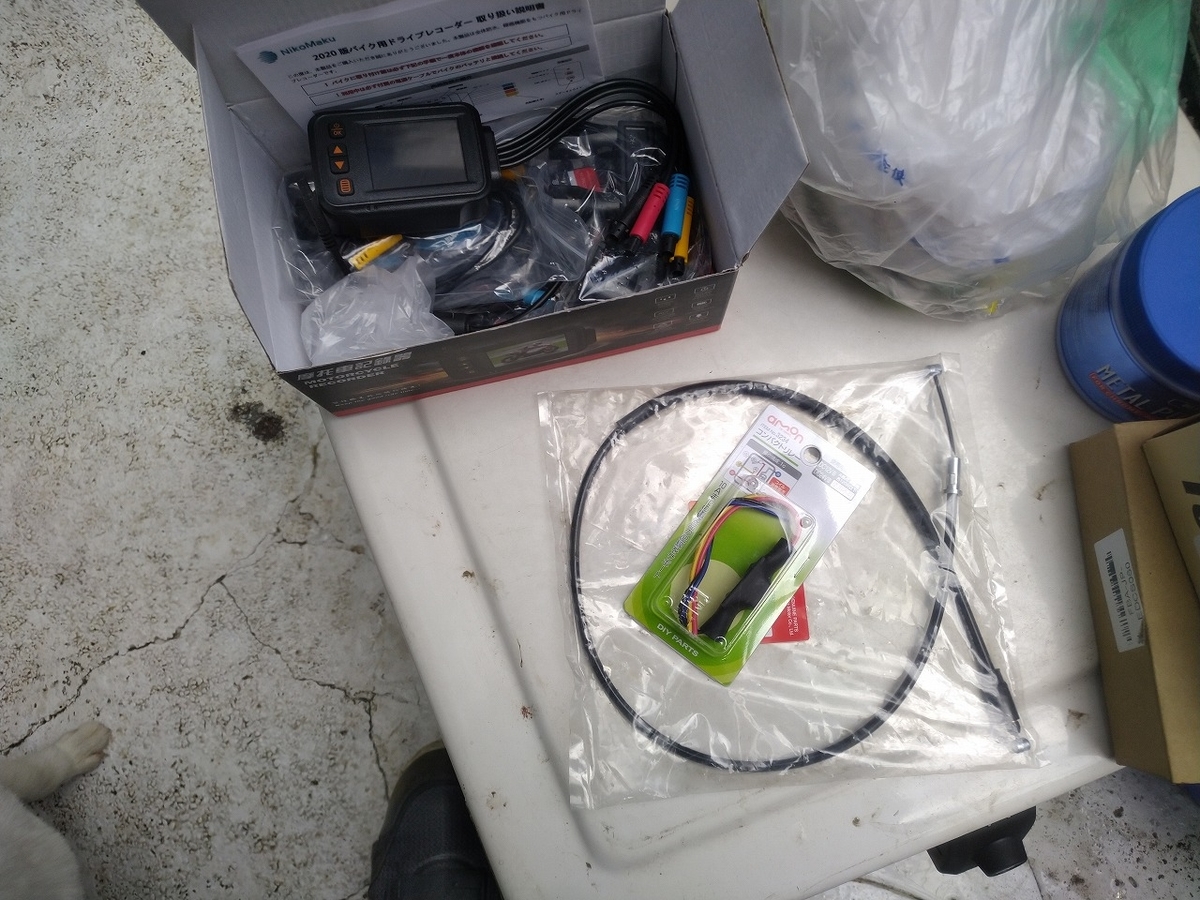

取り付けるもの
昨日取り付けた

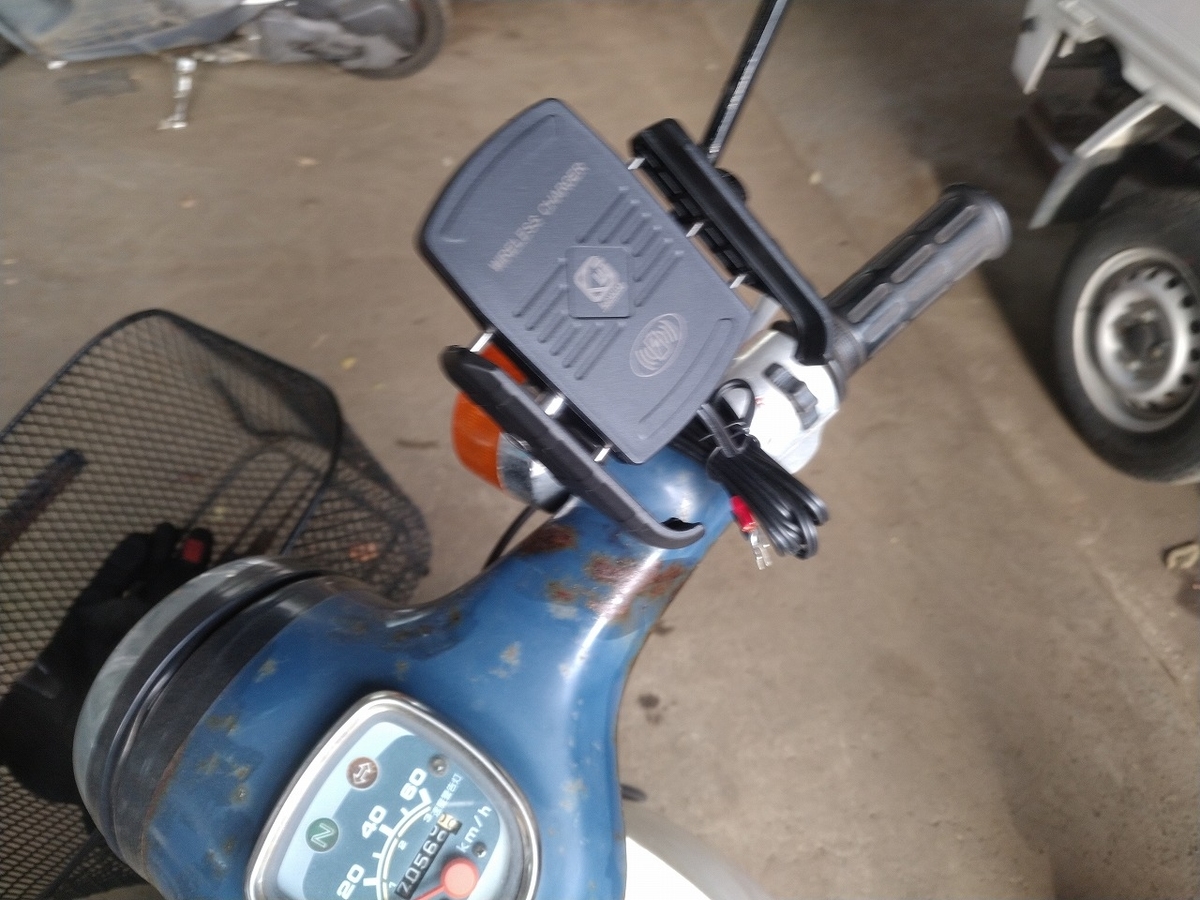

qi充電のスマホホルダーと
ドライブレコーダー、前後カメラにも関わらず5,300円
ニコマク NikoMaku バイク用 ドライブレコーダー 全体防水防塵 前後カメラ 同時録画 リモコン付き どらいぶれこーだー Gセンサー ループ録画
2018年に赤カブに取り付けたときは１万五千円ほどでした、普及するってすごい
電源取り出すには
ハーネスから直接１２V電源を取り出している方もいますが、
安定した電源とハーネスにダメージを与えたくない為今回もリレーを噛まして
電源を取り出しました。
久しぶりのサービスマニュアル
回路をざっと見ると黒線からリレー電源を取れば良さそうです。

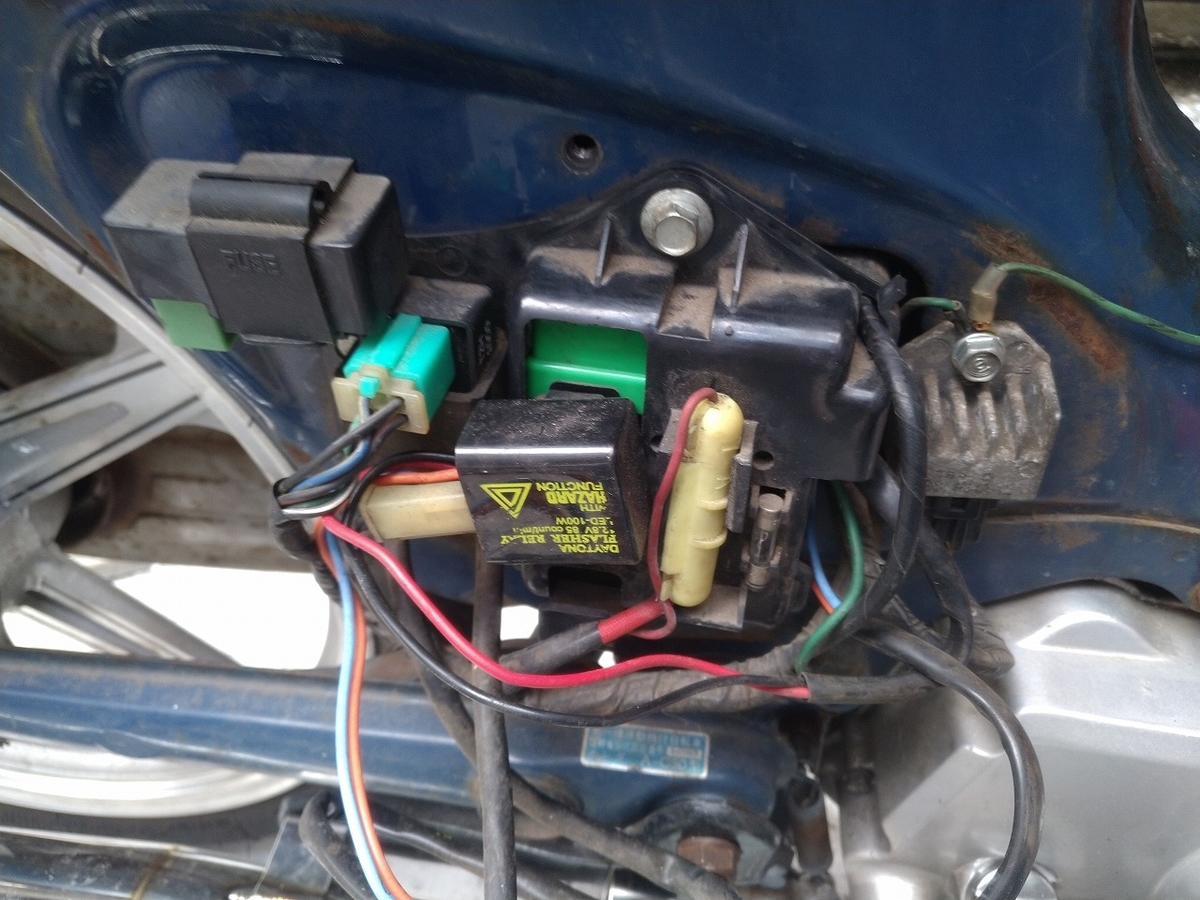

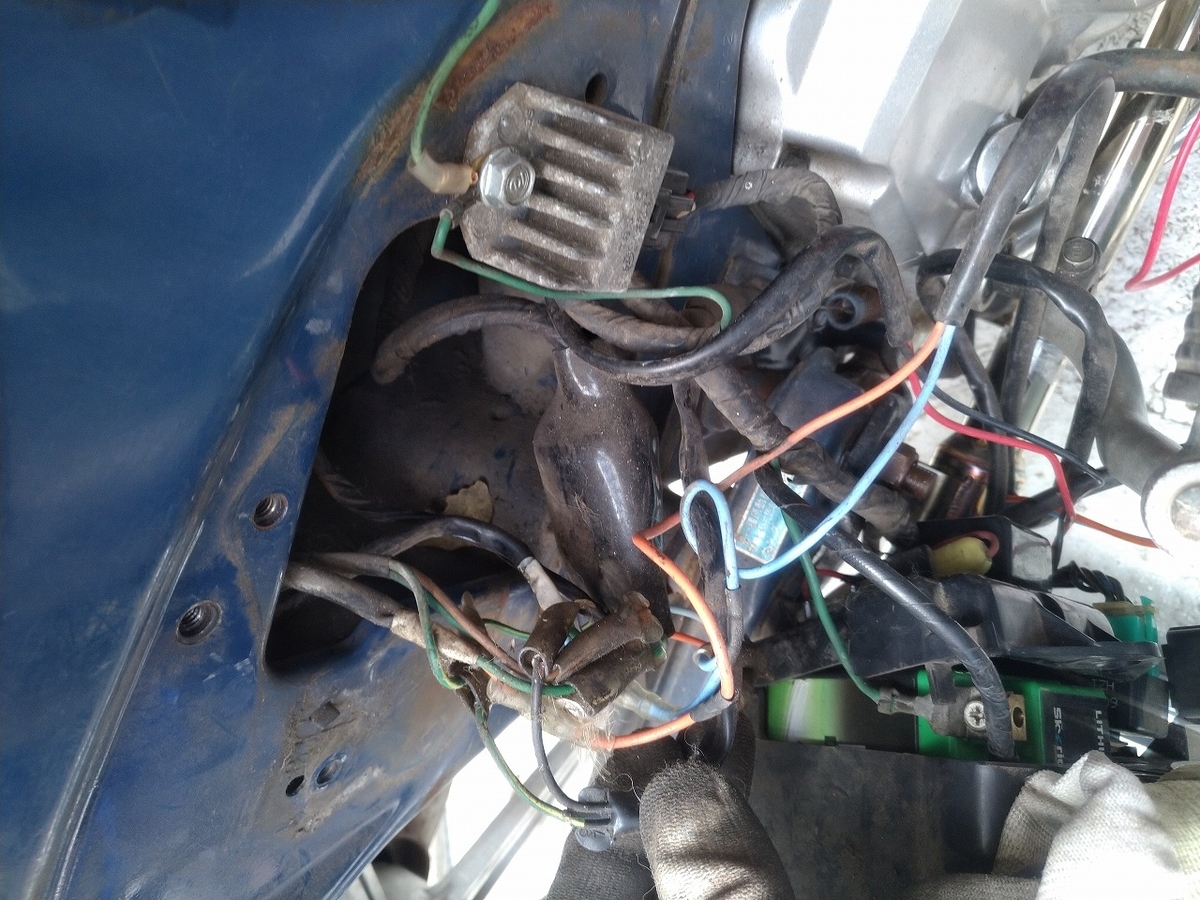

右のカバーを開けて、バッテリーボックスを外すと奥からハーネスの一群
回路図上では黒線はランプの電源系なのでここにもあるはず。

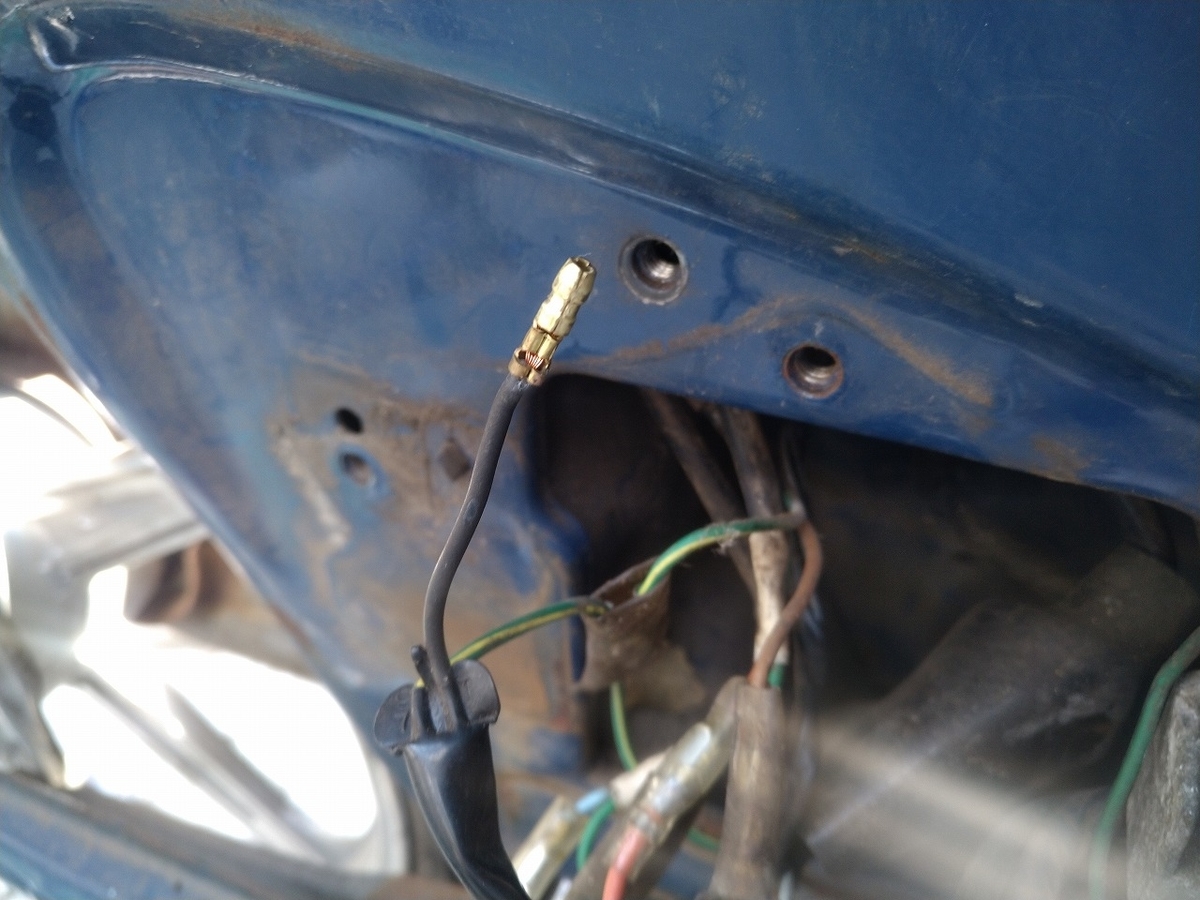

居ました、＋電源なのになぜかギボシカバーが無い・・・

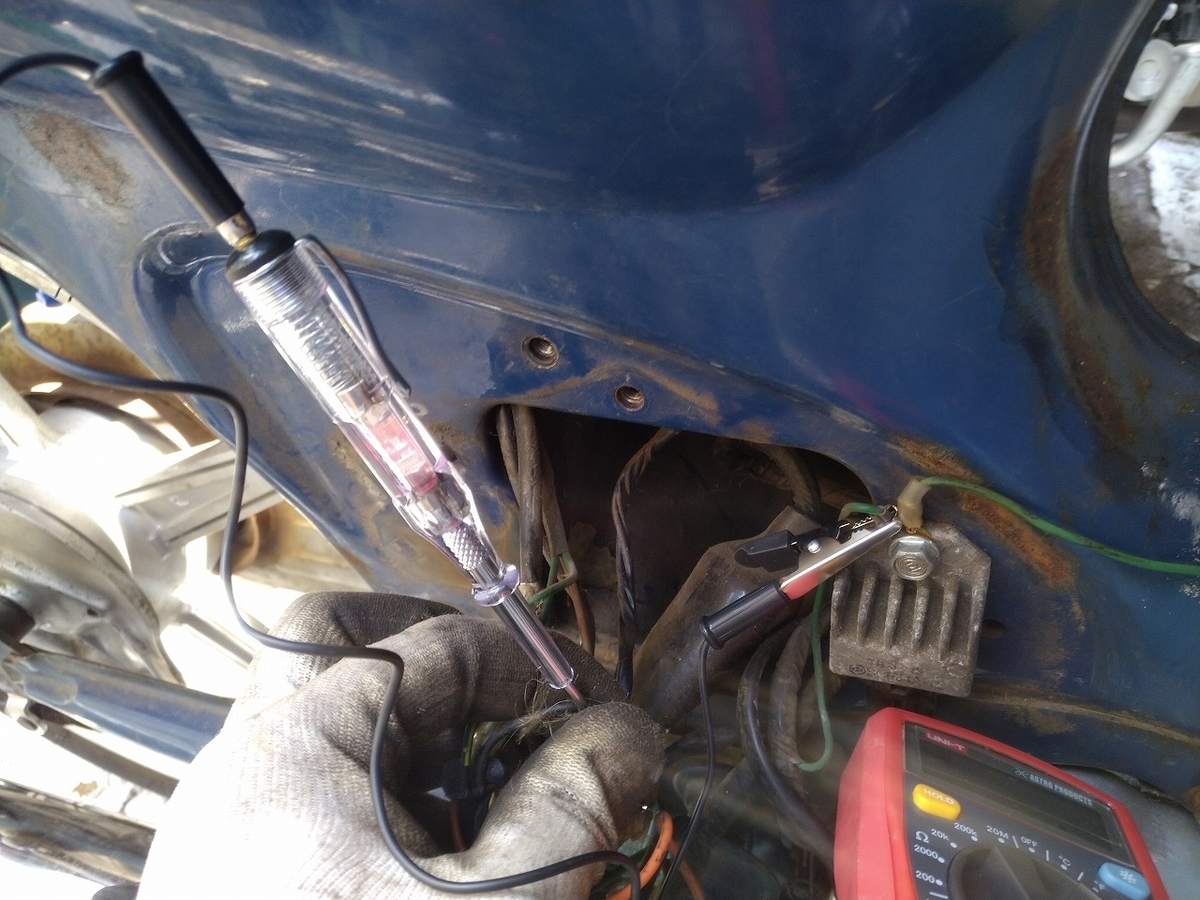

キーONでの通電も確認

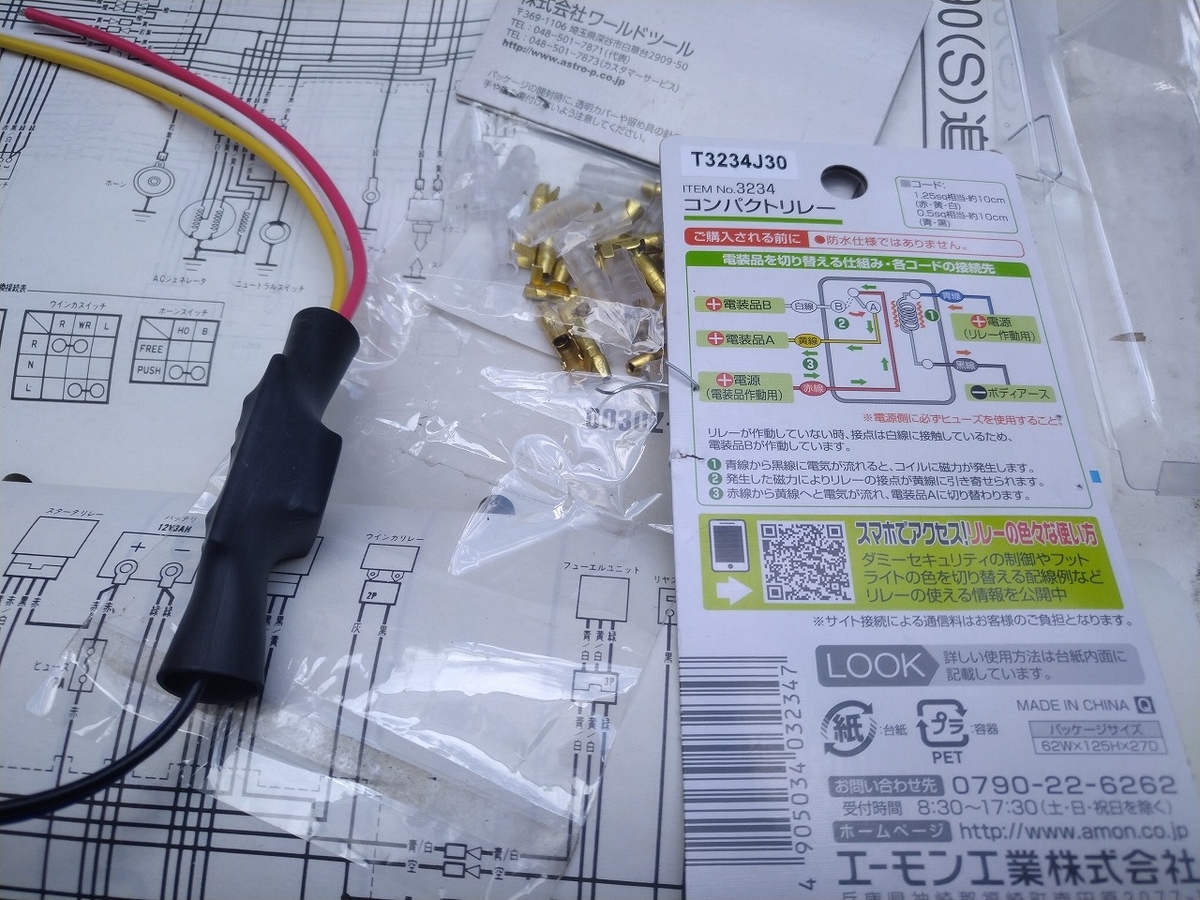

リレーを間に入れて電源確保
設計負荷以上に負荷をかけると
電線の溶断→ショート→走行不可能
何て事が起きちゃうのでリレーは極力噛ました方がいいです。
バッテリーから電源撮ればバイクの中で考えたら比較的安定した電源も取れますしね。
ガンガン進めて
雨が降り始めたのでガンガン進めました。

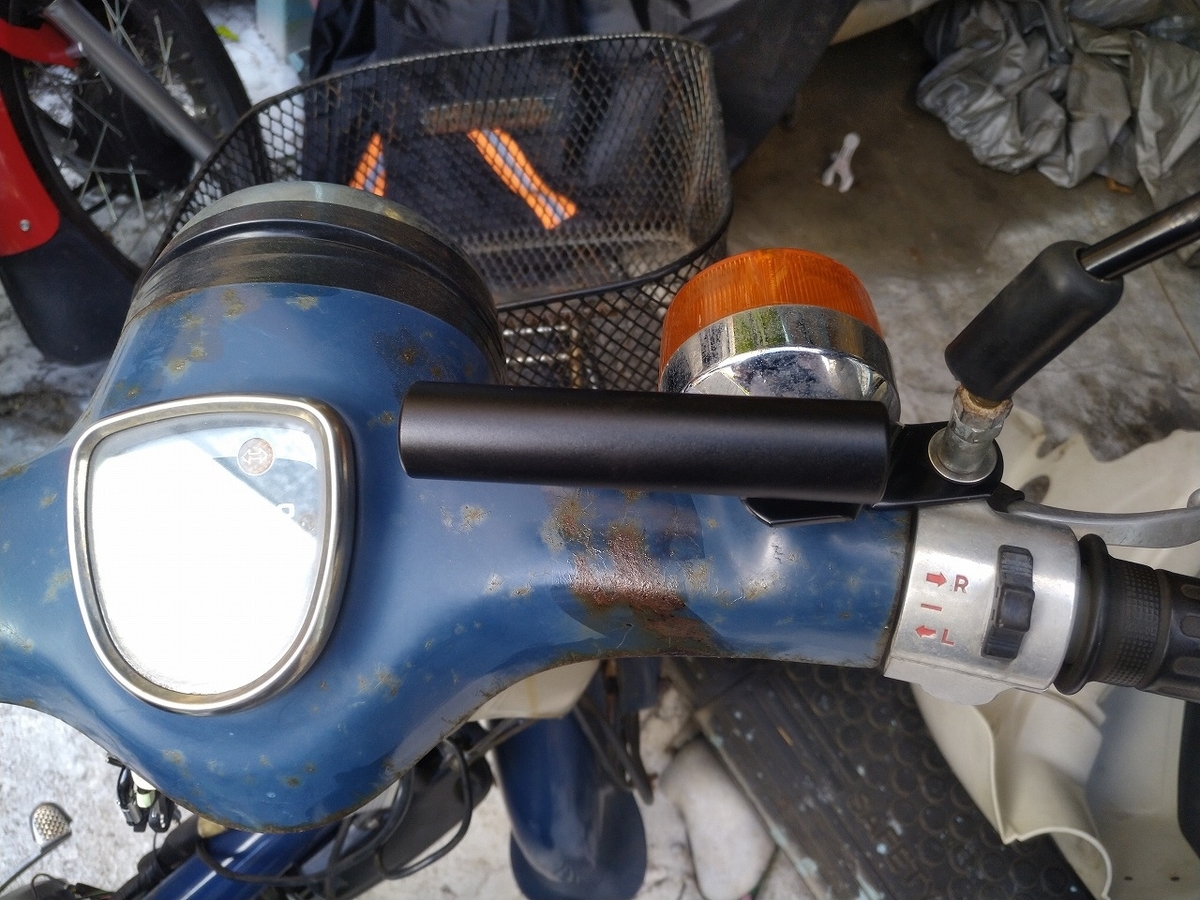

昨日着けたクランプバーを長いものに交換して

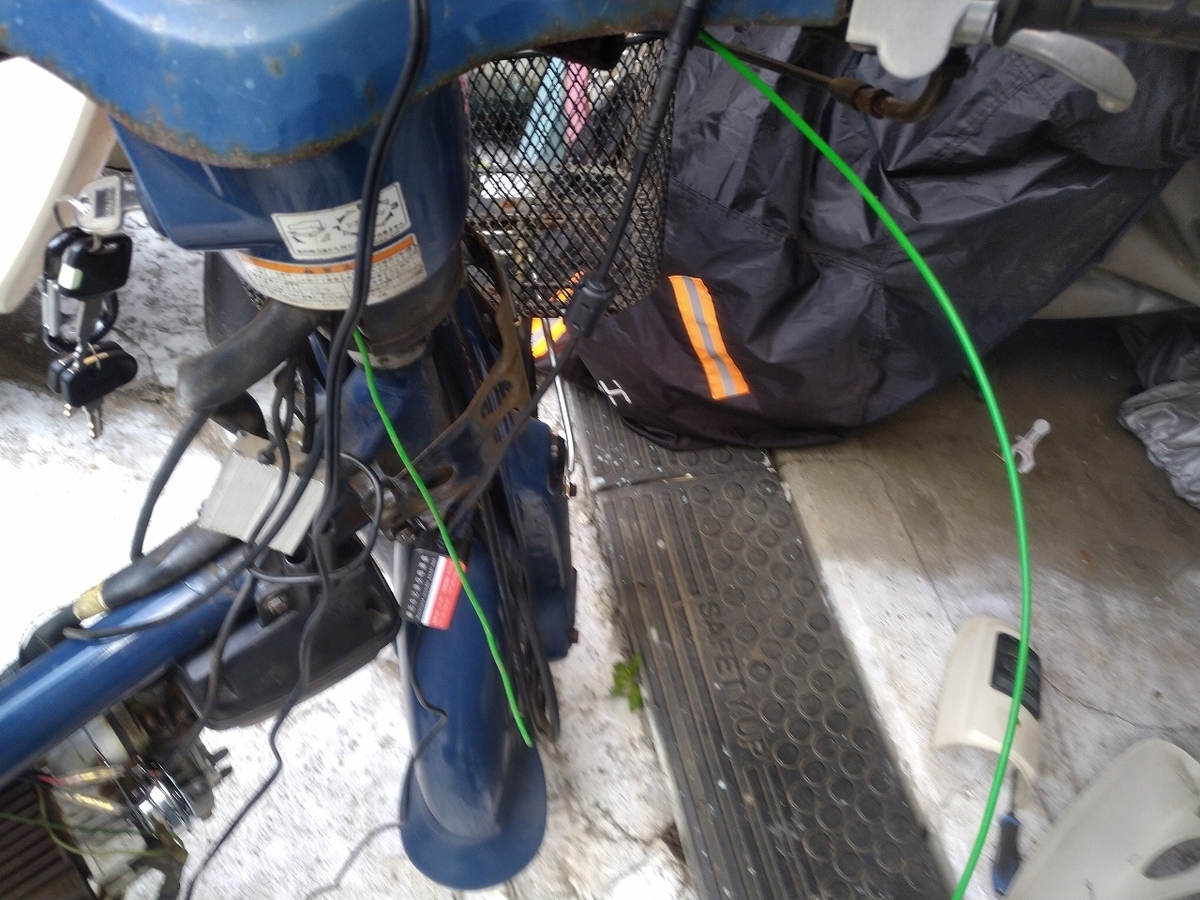

ソフトワイヤーで通線
カメラの取付、電源接続、動作確認

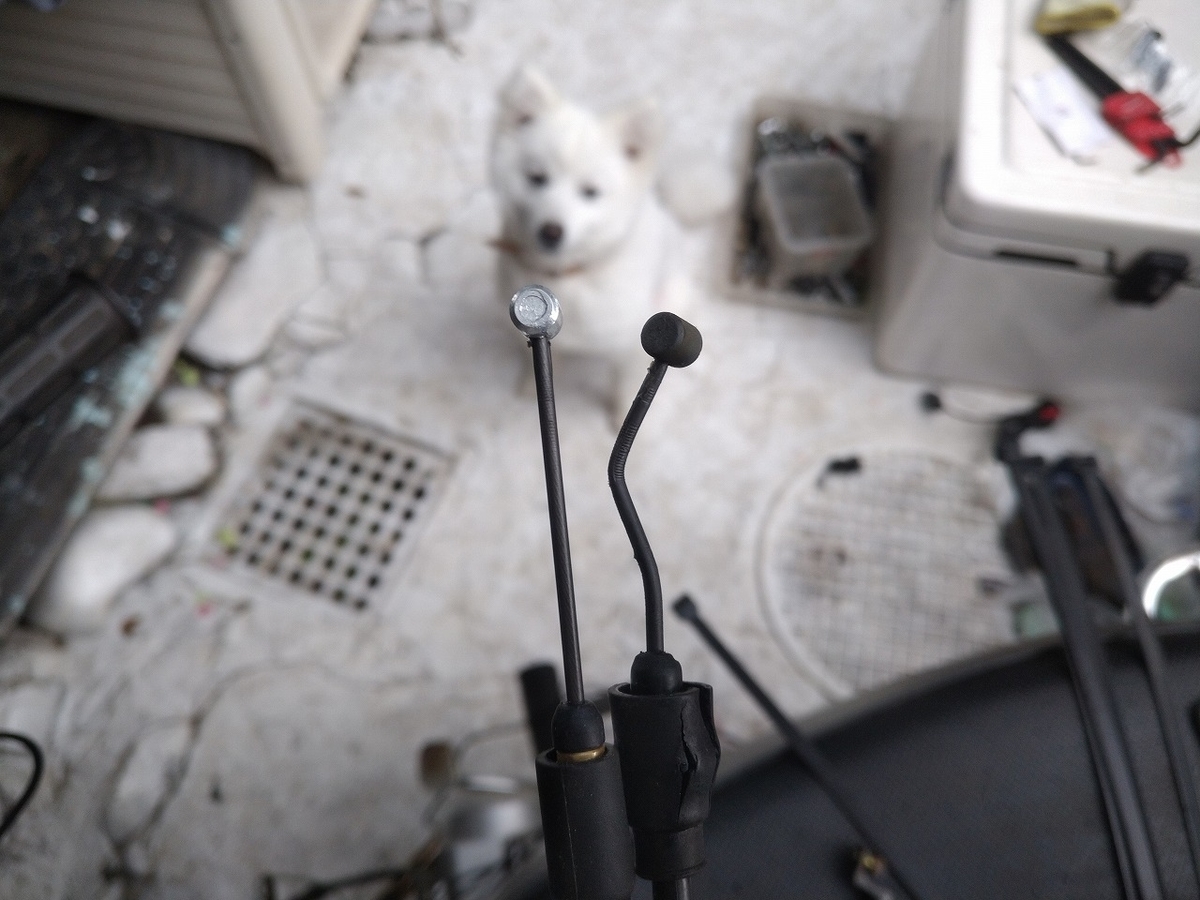

動きの悪かったチョークワイヤーを新品交換
こんなに曲がってたらそりゃだめですよね。

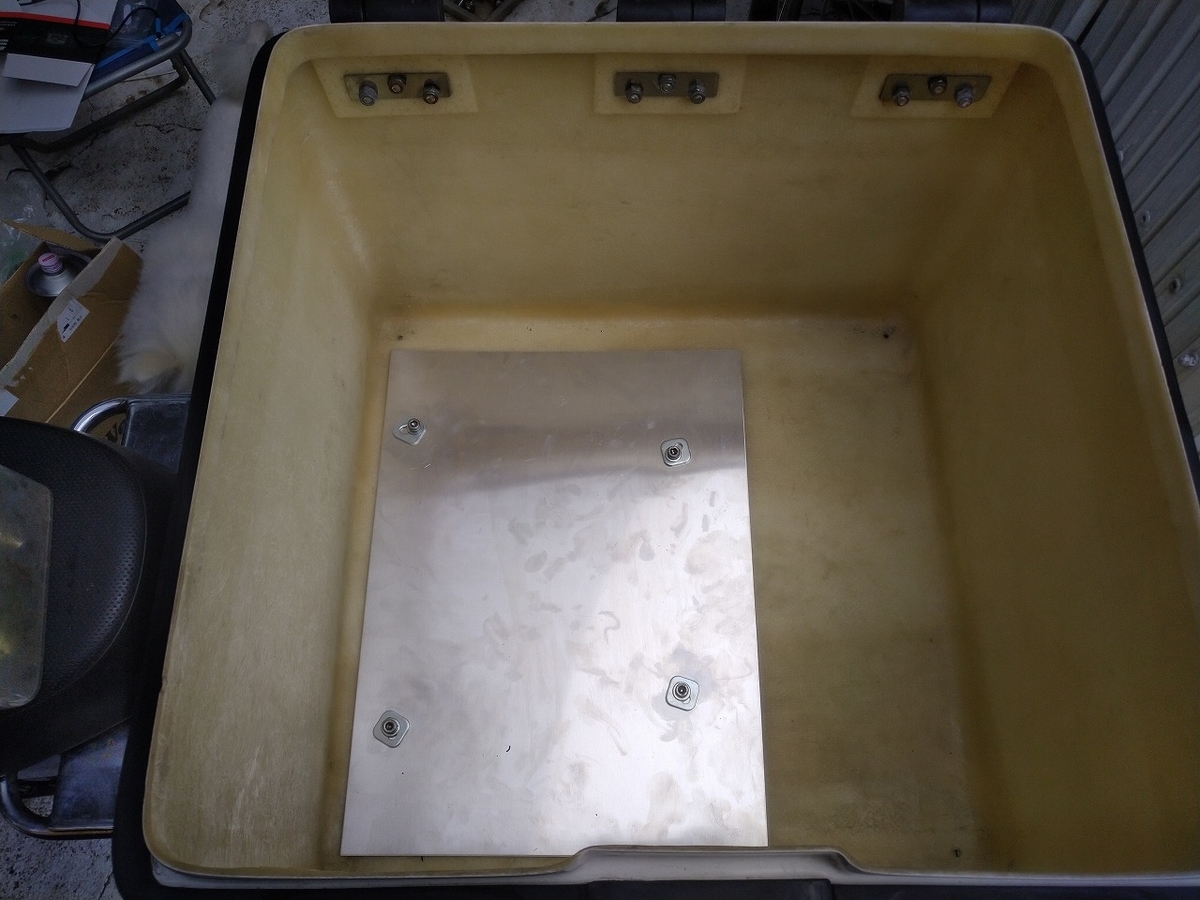

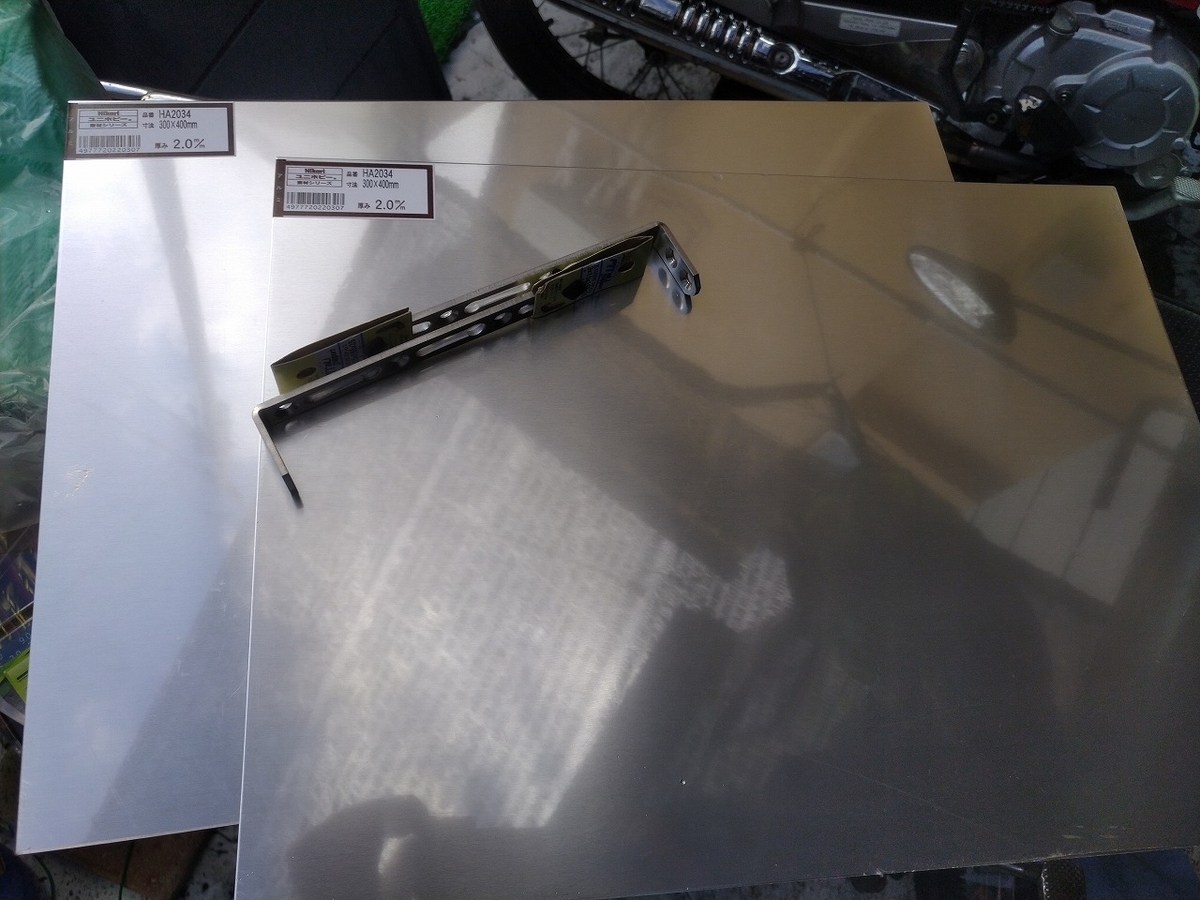

昨日帰り際にかったアルミ板を加工してボックス取付
今日の作業終了！！
なんで急いでるかと言うと

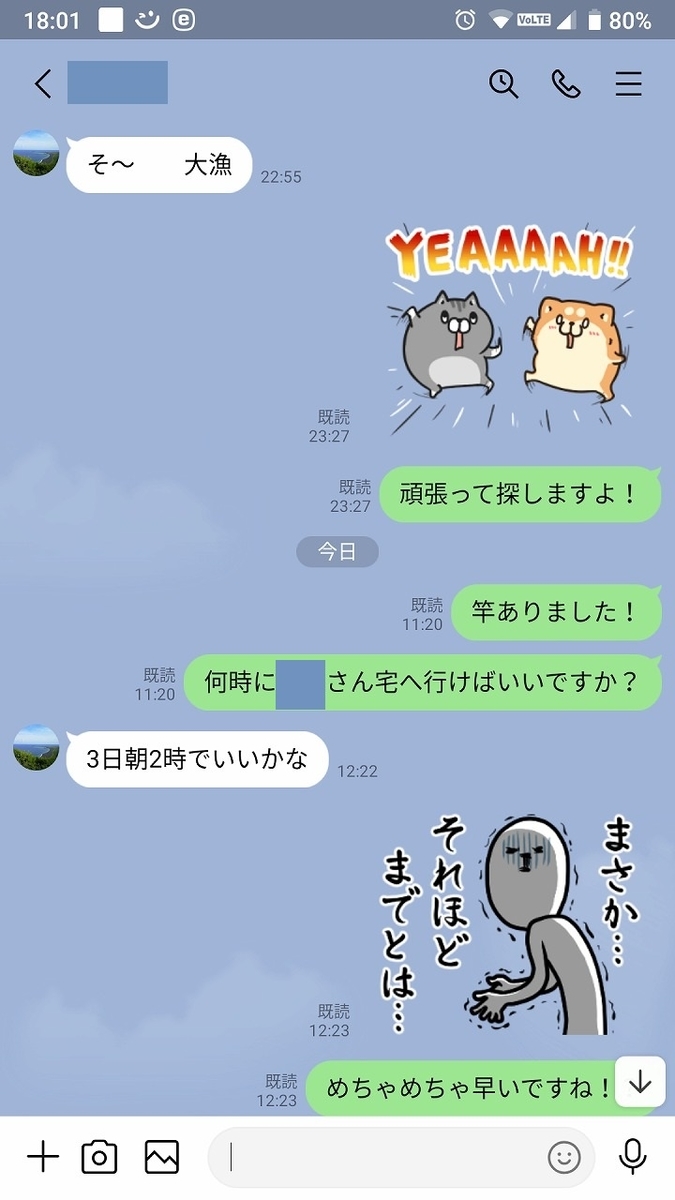

昨日の夜に釣りに誘われて、お昼ごろに竿あったから行けますよ！
と返事したら朝2時集合だっためです。
朝2時は、朝じゃないと思うんですが・・・
仮眠しないと・・・
